Статичне випробування паль

Випробування паль у Києві від БМК "Місто Груп"

Випробування паль — це найточніший спосіб перевірити, як працює паля в реальному ґрунті. Статичне випробування моделює роботу палі під навантаженням і показує її фактичний параметр — несуча здатність. Компанія БМК "Місто Груп" у Києві виконує повний комплекс робіт із перевірки таких типів як буронабивні палі, буроін'єкційні палі та забивні палі. За результатами оформлюється протокол випробувань відповідно до ДСТУ та ДБН.

Як працює статичне випробування

На палю ступенями прикладається статичне навантаження — з витримкою на кожному ступені до стабілізації деформацій. На кожному етапі вимірюється осідання палі. За цими даними будується графік «навантаження — осідання», який дозволяє точно визначити параметр несуча здатність і порівняти його з проектними значеннями.

Перед початком робіт складається програма випробувань — документ, який визначає кількість ступенів навантаження, тривалість витримки, критерії стабілізації та максимальне зусилля. Програма випробувань розробляється індивідуально для кожного об'єкта.

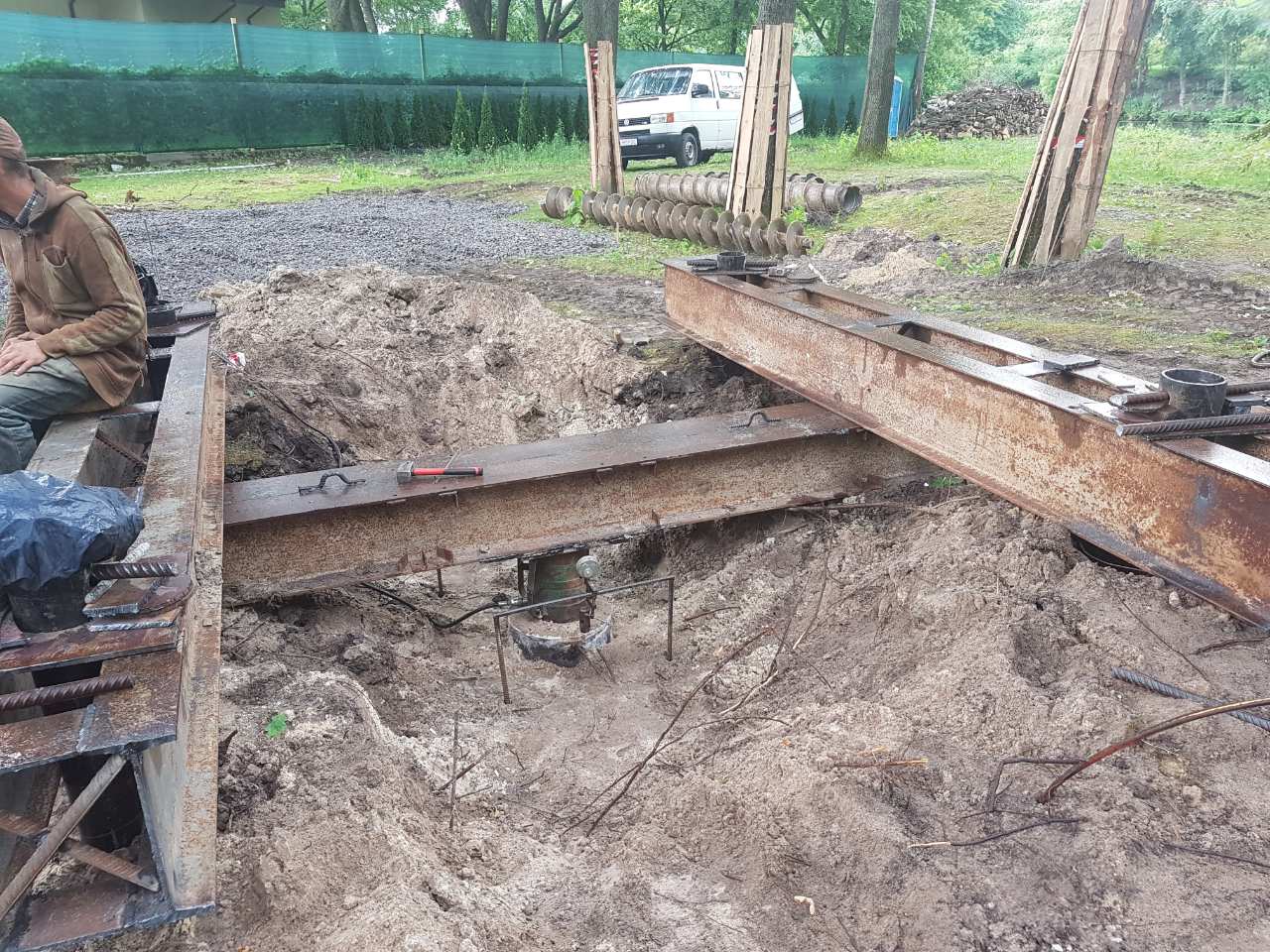

Анкерний стенд на гвинтових палях

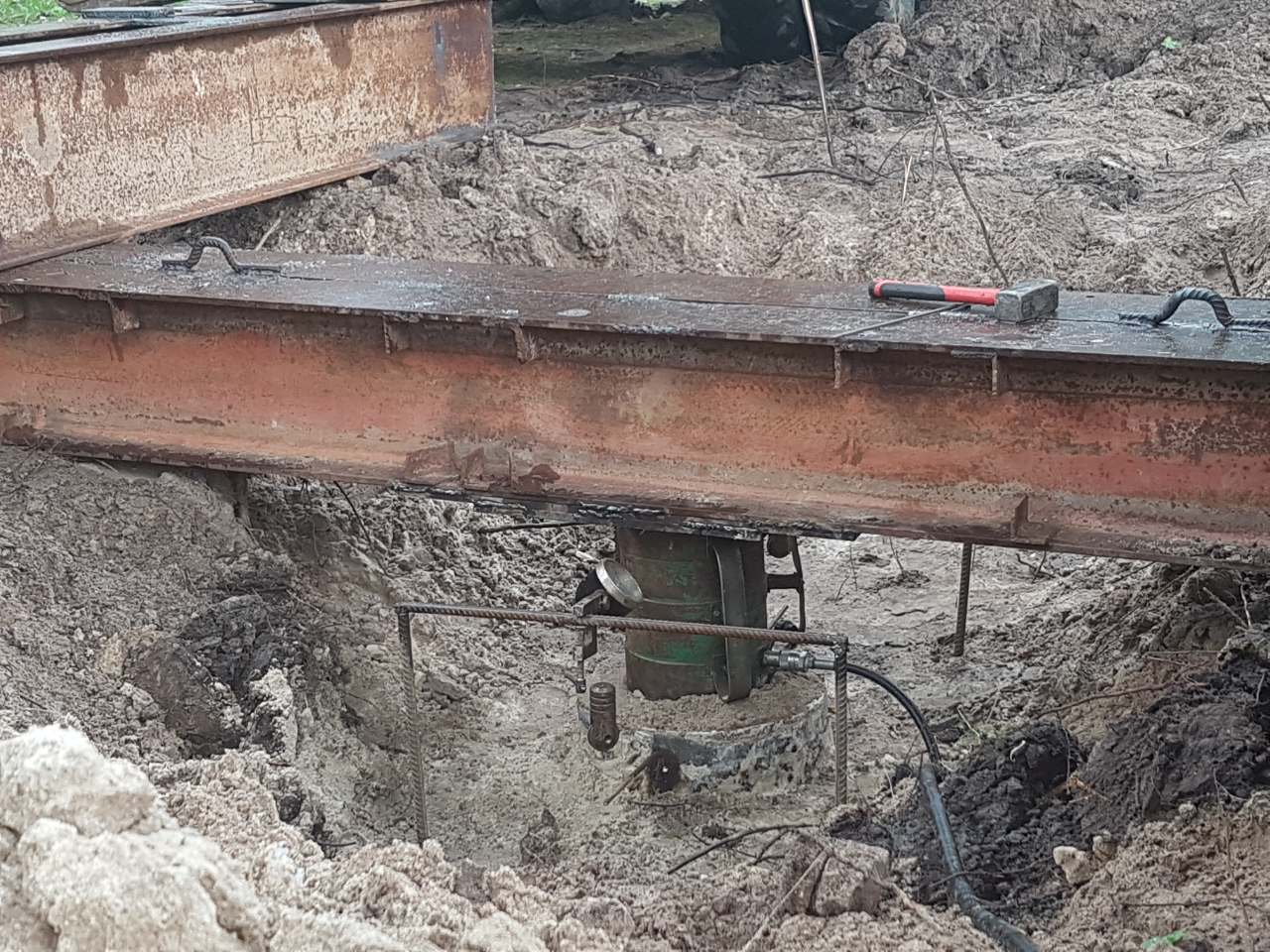

Для створення реактивного зусилля БМК "Місто Груп" використовує анкерний стенд. По обидва боки від випробуваної палі загвинчуються анкерні палі — це гвинтові палі, що слугують опорою. Між головою палі та траверсою встановлюється гідравлічний домкрат, який і створює вдавлююче навантаження.

Випробувальний стенд на базі типу гвинтові палі монтується швидко, не потребує бетонних вантажів і може використовуватися повторно. Анкерний стенд забезпечує зусилля до 200 тонн і більше залежно від конфігурації анкерні палі.

Типи навантажень при випробуванні

Для перевірки конструкцій типу пальові фундаменти застосовуються три види навантажень:

• Вдавлююче навантаження — основний вид, що моделює вертикальний тиск споруди на палю. Гідравлічний домкрат тисне вертикально вниз
• Висмикуюче навантаження — перевіряє опір палі витягуванню з ґрунту, важливо для анкерних конструкцій та опор ЛЕП
• Горизонтальне навантаження — перевіряє стійкість палі під дією бічних сил, актуально для підпірних стін та мостових опор

Порядок проведення робіт

Статичне випробування починається з монтажу обладнання. На майданчику загвинчуються анкерні палі, збирається випробувальний стенд, встановлюється гідравлічний домкрат з манометром. На голові палі кріпляться прогиноміри з точністю до 0,01 мм.

Навантаження прикладається ступенями згідно з документом програма випробувань. На кожному ступені фіксується осідання палі. Перехід до наступного — після стабілізації деформацій. Після максимуму виконується розвантаження з контролем пружного відновлення.

Контроль якості та документація

Контроль якості для конструкцій типу пальові фундаменти неможливий без натурних перевірок. Статичне випробування дає найдостовірніші результати, оскільки моделює реальні умови роботи палі. За підсумками складається протокол випробувань із графіками, висновками про параметр несуча здатність та рекомендаціями.

На великих об'єктах додатково може застосовуватися динамічне випробування — швидший метод, що дозволяє перевірити більше паль за короткий час. Результати калібруються за даними, отриманими через статичне навантаження.

Замовити випробування паль у Києві

Потрібне випробування паль для вашого проекту? Компанія БМК "Місто Груп" виконує статичне випробування буронабивних, буроін'єкційних та забивних паль із використанням анкерного стенда на гвинтових палях. Повний цикл робіт: від розробки програми випробувань до оформлення протоколу. Зателефонуйте для консультації та розрахунку вартості.
